Das Prüfen der Tragfähigkeit von Böden, Kiesen oder auch Mineralgemischen ist im Verkehrswege- und Tiefbau unabdingbar. Im Rahmen der Qualitätssicherung werden Verdichtungskontrollen gefordert und dienen als Nachweis für erbrachte Leistungen.

Diese Nachweise lassen sich einfach und schnell mit dem neuen Fallgewichtsgerät LWD WEBERconnect, auch Leichte Fallplatte genannt, durchführen.

Innerhalb weniger Minuten wird der Dynamische Verformungsmodul ermittelt. Mit diesem lassen sich schnell Rückschlüsse auf die Tragfähigkeit von Böden, Kiesen oder auch Mineralgemischen sowie deren Verdichtung schließen. Das Verfahren bildet die optimale Ergänzung zum Statischen Lastplattendruckversuch. Auf Grund der einfachen Handhabung können großflächige Prüflose zügig einer hohen Anzahl von Stichproben unterzogen werden.

Bereits während des Materialeinbaus tragen Eigenkontrollen des Bauausführenden zur Erfüllung der Vorgaben laut Ausschreibung bei. Dokumentationen gegenüber dem Auftraggeber sowie die gesamte Überwachung der Tragfähigkeit und Verdichtung im Baufeld spiegeln die Anwendungsbereiche des LWD WEBERconnect wieder.

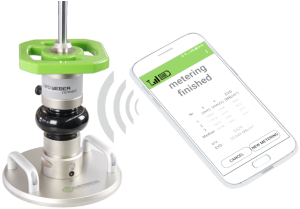

Kabelloses Fallgewichtsgerät - LWD WEBERconnect

Der Dynamische Lastplattendruckversuch dient als anerkannter Schnelltest zur Ermittlung der Tragfähigkeit von verdichteten Materialien im allgemeinen Verkehrs-, Grund- und Erdbau.

Mit diesem Verfahren lässt sich die Eignung von Böden und Untergründen als Baugrund ermitteln, beurteilen und nachweisen.
Das Leichte Fallgewichtsgerät LWD WEBERconnect ermöglicht dem Anwender die sofortige Beurteilung der Verdichtungsqualität vorhandener Baugründe, bzw. eingebauter Materialschichten.

Mit Hilfe der WEBERconnect App lassen sich schon vor, während und nach dem Materialeinbau Nachweisprotokolle erstellen und bereits von der Baustelle versenden.

Die vorgeschriebenen Untersuchungen und Kalibrierungen nach Technischer Prüfvorschrift für Boden und Fels im Straßenbau TP BF “ StB Teil B 8.4 (Ausgabe 2016), garantieren die sichere Anwendung der Fallgewichtsgeräte aus dem Hause WEBER Prüftechnik.

Die entsprechenden Prüfzeugnisse bestätigen die Eignung unser dynamischen Lastplatte für Eigenüberwachungsprüfungen und Kontrollprüfungen nach ZTV E-StB und ZTV SoB-StB.
Alle Neu- und Wiederholungskalibrierungen werden von der Landesstraßenbaubehörde Sachsen-Anhalt vorgenommen.

Das Amt in Halberstadt wurde von der BASt (Bundesanstalt für Straßenwesen) als Kalibrierstelle anerkannt.
Zum Zeichen der amtlichen Untersuchung sind am Fallgewichtsgerät Kalibriermarken mit nachstehender Kennzeichnung angebracht: Landesstraßenbaubehörde Sachsen-Anhalt mit Gültigkeitsdatum
