DJI P4 RTK

Kartierung der nächsten Generation DJI hat moderne Drohnentechnologie von Grund auf neu durchdacht und dadurch einen neuen Präzisionsstandard geschaffen.
Die P4 RTK bietet Kunden zentimetergenaue Daten und verringert darüber hinaus die benötigten Kontrollpunkte am Boden.

- 1 cm + 1 ppm RTK Horizontal-Positioniergenauigkeit
- 1,5 cm + 1 ppm RTK Vertikal-Positioniergenauigkeit
- 5 cm* Absolute horizontale Präzision photogrammetrischer Modelle


Key Features - RTK Module
- 1" CMOS Sensor
- GS RTK APP
- TimeSync
- OcuSync

Zentimetergenaues Positionierungssystem Das neue RTK-Modul wurde direkt in die P4 RTK integriert und bietet zentimetergenaue Positionsdaten für eine verbesserte Gesamtpräzision von Metadaten. Direkt unter dem RTK-Empfänger sind redundante GNSS-Module verbaut, diese sorgen für mehr Flugstabilität in Gebieten mit traditionell schlechtem Empfang, wie etwa dicht bebaute Innenstädte. Durch die Kombination beider Module, steigert die P4 RTK die Flugsicherheit und protokolliert simultan Präzisionsdaten komplexer Vermessungen, Kartierungen und Inspektionen. Integrieren Sie die P4 RTK mit Leichtigkeit in professionelle Arbeitsabläufe. Die P4 RTK ist in der Lage sich problemlos mit der D-RTK 2 Mobile Station zu verbinden, darüber hinaus ist die Anbindung per NTRIP (Network Transport of RTCM via Internet Protocol) über ein 4G-Dongle oder Wi-Fi-Hotspot möglich, sowie das Speichern von Satellitendaten für Post Processed Kinematics (PPK).

Präzise Datenprotokollierung mit TimeSync Um die Vorteile der Positionierungsmodule der P4 RTK vollständig zu nutzen, gleicht das neue TimeSync-System die Daten des Flugreglers, der Kamera und des RTK-Moduls kontinuierlich untereinander ab. Darüber hinaus stellt TimeSync sicher, dass jedes Foto mit präzisen Metadaten ausgerüstet ist und fixiert die Positionsdaten im Zentrum des CMOS - für optimale Resultate und Präzision bei photogrammetrischen Methoden.

Präzises Kamerasystem Beste Bilddaten festhalten, dank des 1 Zoll CMOS-Sensors mit 20 Megapixeln. Der mechanische Verschluss sorgt für nahtlose Kartierung und Datenakquise, durch die Eliminierung von Rolling-Shutter-Effekten. Durch die hohe Auflösung des Kamerasensors ist die P4 RTK bei einer Flughöhe von 100 m in der Lage eine Ground Sample Distance (GSD) von 2,74 cm zu erreichen. Um die Präzision der P4 RTK zu sichern, wird jedes Objektiv einem gründlichen Kalibrierungsprozess unterzogen, bei dem radiale und tangentiale Verzeichnungen gemessen werden. Die Verzeichnungsparameter werden in den Metadaten jedes Bildes gespeichert, damit die Software zur Nachbearbeitung für jeden Nutzer individuell angepasst werden kann.

Spezielle App zur Flugplanung Die neue GS RTK App erlaubt Piloten die intelligente Kontrolle der P4 RTK. Die App bietet, zusätzlich zu den traditionellen Flugmodi, zwei neue Planungsmodi: Photogrammetrie und Wegpunkte. Die Planungsmodi erlauben automatisierte Arbeitsabläufe, indem Piloten die Flugroute der Drohne festlegen, während Parameter wie Überlappungsrate, Flughöhe, Fluggeschwindigkeit und Kameraeinstellungen spielend leicht eingestellt werden können. Die GS RTK App wurde spezifisch für den Endnutzer entwickelt und bietet daher diverse Funktionen, die spezifisch für Kartierung und Inspektionen konzipiert wurden. Die App ist in der Lage KML-Dateien direkt zu laden und erlaubt hierdurch die Planung von Flugrouten bereits im Büro. Ein neuer Blendenautomatik-Modus hält die Belichtung bei allen Fotos konstant und Windwarnungen informieren über ungünstige Aufnahmebedingungen.

Unterstützung für das Mobile SDK Die P4 RTK ist mit dem DJI Mobile SDK kompatibel, was noch mehr Möglichkeiten zur Automatisierung und Individualisierung in Kombination mit einem Mobilgerät erlaubt.

OcuSync-Bildübertragungssystem Genießen Sie eine zuverlässige HD-Bild- und Videoübertragung mit einer Reichweite von bis zu 7 km. *Ohne Hindernisse und Interferenzen, FCC konform Die maximale Flugdistanz ist ein Referenzwert für Signalstärke und Robustheit. Sofern nicht anderweitig erlaubt, sollte eine Drohne stets mit Sichtkontakt geflogen werden.

Nahtlose Kompatibilität mit der D-RTK 2 Mobile Station Unterstützten Sie die Einsätze der P4 RTK mit einer D-RTK 2 Mobile Station - für differenziale Datenübertragung in Echtzeit. Das robuste Design der Mobile Station und OcuSync 2.0 bieten zentimetergenaue Präzision unter widrigsten Bedingungen.

Jetzt in moderne Arbeitsabläufe investieren Mit einer integrierten App zur Flugplanung (GS RTK) und einer einfachen Methode RTK-Daten (RTK-Netzwerk oder D-RTK 2 Mobile Station) zu sammeln, haben Piloten eine umfassende Lösung für Vermessungen, Kartierung und Inspektionen zur Hand.



YUNEEC H520E RTK (REAL TIME KINEMATICS) Hochpräzise Positionsbestimmung

Der kommerzielle Hexacopter H520E erhält eines der schnellsten und zuverlässigsten RTK-Systeme der Welt. Vollständig in den H520E integriert, sorgt es für höchste Präzision und schnellstmöglich Einsatzbereitschaft auch unter schwierigen GPS-Bedingungen, wie Städten, Schluchten oder Wäldern. Dank Real Time Kinematics Satellitennavigation kann der neue H520E RTK in Zukunft zentimetergenau in der Luft stehen und so äußerst präzise wiederkehrende Fotos, ein schnelleres 3D Mapping sowie genauere, auch automatisierte, Inspektionsflüge durchführen.


2 Komponenten zur zentimetergenauen Positionsbestimmung
Das System arbeitet dabei mit 2 Komponenten, einem RTK-Modul an Bord des H520E und einer Basisstation. In unter 30 Sekunden erreicht es zentimetergenauigkeit, auch in Umgebungen mit schwachem GPS-Signal (immmer in Bezug auf die Basisstation). Für absolute Zentimetergenauigkeit und für den Fall, dass Sie einmal keine Basisstation einsetzen können oder wollen, kann das System auch mit einem nationalen Referenzstationsnetzwerk (Netzwerk-RTK) betrieben werden (Netzwerk-RTK durch Drittanbieter, benötigt Internetverbindung z.B. über Handy-Hotspot, es können Zusatzkosten entstehen).

Real Time Kinematics - Anwendungsgebiete
Das RTK-System ist ein wichtiger Bestandteil kommerzieller Anwendungen, in denen höchste Präzision gefordert ist. Eine klassische Anwendung ist das 3D-Mapping, zum Beispiel mit Pix4D, Dronedeploy oder Altizure Software, bei dem mit Hilfe von RTK deutlich geringere Bildüberlappungen, also weniger Fotos und damit kürzere Flug- und Berechnungszeiten, notwendig sind. Darüber hinaus können Sie bei Inspektionen sehr viel näher an das gewünschte Objekt heran fliegen, weil die Drohne im Zentimeterbereich anstelle im Meterbereich genau bleibt “ und dank seines Hexacopter-Designs, ist der H520E auch in windigen Umgebungen äußerst stabil und präzise. Diese Präzision ist auch ein großer Vorteil wenn es gilt mehrere Bilder, die an unterschiedlichen Tagen aufgenommen wurden, zu vergleichen, um zum Beispiel einen Baufortschritt zu dokumentieren.

Voll missionstauglich
Das System ist nicht nur hardwareseitig, sondern auch softwareseitig vollständig in den H520E integriert. Das heißt, Sie haben weiterhin den vollen Funktionsumfang der prämierten DataPilot Software, inklusive Missionsflügen, zu Ihrer Verfügung. Alle Daten, einschließlich Satellitendaten, werden aufgezeichnet. Damit ist der H520E RTK zusätzlich bereit für PPK (Post Processed Kinematics).

H520E RTK - Key Features
- RTK (Real Time Kinematic) Modul zur zentimetergenauen Positionsbestimmung: 1 cm + ppm horizontal / 2 cm + ppm vertikal
-Präzise Positionsbestimmung auch in anspruchsvollen GNSS-Umgebungen
-Für ein schnelleres, präziseres Mapping (bspw. komplexe Vermessungen, Inspektionen, Kartierungen, 3D-Darstellung)
-5 Hz Update-Rate von Position, Beschleunigung und Zeit
-Volle Integration in den H520E
-Aufzeichnung aller Daten einschließlich Satellitendaten für PPK-Anwendung (Post Processed Kinematics)
-Support von Konstellationen aus bis zu drei unterschiedlichen Satellitensystemen aus GPS, GLONASS, Galileo, BeiDou
-Kompatibel mit allen YUNEEC H520E Kameras
-Arbeitet mit Referenz-Netzwerk oder eigener Referenzstation

H520 - Mapping Funktionen

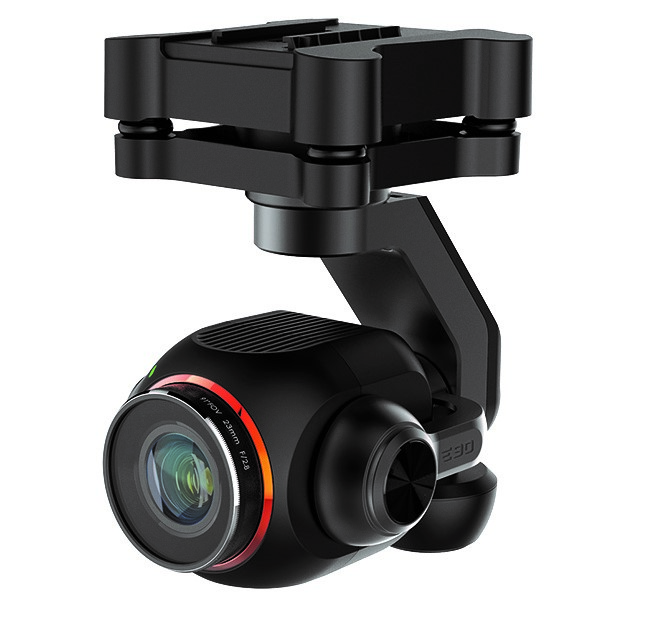

E90 KAMERA MIT 1" CMOS-SENSOR 1"-Sensor-Kamera für den H520 Hexacopter

Ultra High Definition & Digitalzoom Die E90 ist eine Weitwinkelkamera, die für hochwertige Fotoaufnahmen mit den höchsten Ansprüchen entwickelt wurde. Dabei sorgt ein 1" CMOS-Sensor für brillante und detailreiche Bilder mit bis zu 20 Megapixeln. Videos werden mit einer Auflösung von 4K bei bis zu 60 Bildern pro Sekunde aufgenommen, sodass auch 4K Zeitlupensequenzen realisiert werden können. Mit dem digitalen Zoom kann der User mit zwei Fingern bis zu 8-fach in das Bild hinein zoomen. Bis zu einem 4-fachen Zoom wird das Bild auf der ST16 dabei ohne Qualitätsverlust dargestellt.


Ein integriertes 3-Achs-Gimbal mit 360°-Rotation, das in allen YUNEEC Kameras für den H520 verbaut ist, sorgt dafür, dass die Kamera stets in Position bleibt und stabilisierte und ruckelfreie Bilder aufnimmt. In Kombination mit dem einziehbaren Landegestell des H520 kann der Pilot einen wunderbaren Panoramablick genießen, ohne dabei den Copter bewegen zu müssen. Alle wichtigen Kameraeinstellungen wie Weißabgleich, Videoauflösung, Neigung der Kamera u.v.m. lassen sich direkt über die Fernsteuerung der Drohne vornehmen. Auf dieser kann außerdem das Livebild der Kamera in 720p verfolgt werden.



E10T THERMALKAMERA FÜR H520 HEXACOPTER Wärmebild- und Restlichtkamera

Hochauflösende Dualkamera
Die E10T mit FLIR® Boson Sensor für den H520 Hexacopter ist stabilisiertes 3-Achs-Gimbal, Wärmebild- und Restlichtkamera zugleich. Die E10T ist in zwei verschiedenen Auflösungsvarianten verfügbar: Mit einer Auflösung von 320 x 256 Pixeln (E10T) oder 640 x 512 Pixeln (E10Tv) nimmt die E10T hochwertige Thermalaufnahmen auf und erkennt dank des großen RGB-Sensors im Dunkeln mehr Details als das menschliche Auge. Dank des dualen Videostreams können Sie das Wärme- und Restlichtbild gleichzeitig auf die Fernsteuerung streamen und das Bild dabei als Overlay oder Bild-in-Bild betrachten. Darüber hinaus unterstützt die E10T Commercial Applikationen wie beispielsweise Mission Planning.
